CARTE DE COMMUNICATION

PC <-> Xbee







         Le but du présent montage est de relier un PC par port série RS232 à un module Xbee (voir le site du fabricant www.maxstream.net ).

Pour vous résumer la fonctionnalité principale de ce module, c’est en fait une interface de transmission série utilisant la bande libre des 2.4Ghz.

Il permet donc de réaliser une liaison série sans fil, pour relier 2 PC, 2 microcontrôleurs etc… et ce jusqu’à plusieurs dizaines de mètres avec un Xbee standard, et plus d’1 km (sans obstacle) pour un Xbee Pro.



         Ce circuit est disponible en France notamment chez www.lextronic.fr









         Hormis le Xbee lui-même, le composant principal de ce montage est un TC3232 (ou autre clone de MAX3232) avec les condensateurs qui l’accompagnent.



         Autre particularité notable, l’ensemble fonctionne en 3.3V. Il y a donc un régulateur délivrant cette tension. Je suggère un LM1086IT3.3 disponible chez www.gotronic.fr



Le typon est réalisé en simple face et ne comporte aucune surprise si ce n’est le connecteur du Xbee qui est au pas de 2mm.



Vous trouverez ici le typon à imprimer (format PDF)

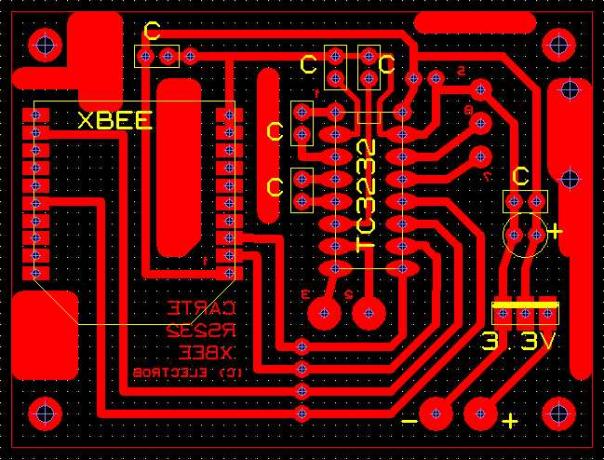

Schéma d’implantation des composants





         Les condensateurs C ont une valeur de 0.1µF (voir cet extrait du datasheet du circuit) et le condensateur électrochimique en sortie du régulateur est un 100µF/16V.

         La liaison avec le port série du PC se fera par l’intermédiaire d’un connecteur DB9 Femelle. Les broches à relier sont indiquées sur le typon. Il s’agit des broches 2,3,5,7 et 8.



Il est strictement interdit de copier ce montage dans un but lucratif.
